SpringSession系列-存储机制之Redis&Map

在之前的文章中已经对SpringSession的功能结构，请求/响应重写等做了介绍。本文将继续来介绍下SpringSession中存储部分的设计。存储是分布式session中算是最核心的部分，通过引入三方的存储容器来实现session的存储，从而有效的解决session共享的问题。

1、SpringSession存储的顶级抽象接口

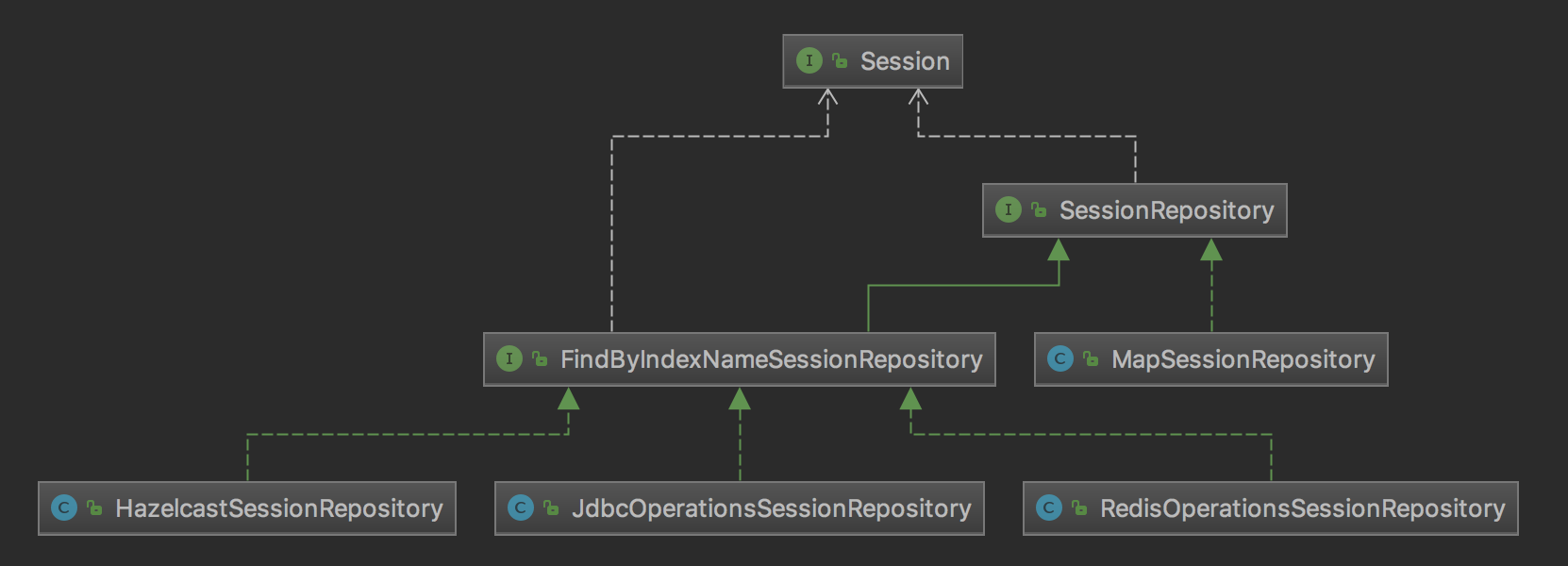

SpringSession存储的顶级抽象接口是org.springframework.session包下的SessionRepository这个接口。SessionRepository的类图结构如下：

这里先来看下SessionRepository这个顶层接口中定义了哪些方法：

public interface SessionRepository<S extends Session> {
    //创建一个session
	S createSession();
	//保存session
	void save(S session);
	//通过ID查找session
	S findById(String id);
	//通过ID删除一个session
	void deleteById(String id);
}

从代码来看还是很简单的，就是增删查。下面看具体实现。在2.0版本开始SpringSession中也提供了一个和SessionRepository具体相同能力的ReactiveSessionRepository，用于支持响应式编程模式。

2、MapSessionRepository

基于HashMap实现的基于内存存储的存储器实现，这里就主要看下对于接口中几个方法的实现。

public class MapSessionRepository implements SessionRepository<MapSession> {
	private Integer defaultMaxInactiveInterval;
	private final Map<String, Session> sessions;
	//...
}

可以看到就是一个Map，那后面关于增删查其实就是操作这个Map了。

createSession

@Override
public MapSession createSession() {
	MapSession result = new MapSession();
	if (this.defaultMaxInactiveInterval != null) {
		result.setMaxInactiveInterval(
			Duration.ofSeconds(this.defaultMaxInactiveInterval));
	}
	return result;
}

这里很直接，就是new了一个MapSession，然后设置了session的有效期。

save

@Override
public void save(MapSession session) {
	if (!session.getId().equals(session.getOriginalId())) {
		this.sessions.remove(session.getOriginalId());
	}
	this.sessions.put(session.getId(), new MapSession(session));
}

这里面先判断了session中的两个ID，一个originalId，一个当前id。originalId是第一次生成session对象时创建的，后面都不会在变化。通过源码来看，对于originalId，只提供了get方法。对于id呢，其实是可以通过changeSessionId来改变的。

这里的这个操作实际上是一种优化行为，及时的清除掉老的session数据来释放内存空间。

findById

@Override
public MapSession findById(String id) {
	Session saved = this.sessions.get(id);
	if (saved == null) {
		return null;
	}
	if (saved.isExpired()) {
		deleteById(saved.getId());
		return null;
	}
	return new MapSession(saved);
}

这个逻辑也很简单，先从Map中根据id取出session数据，如果没有就返回null，如果有则再判断下是否过期了，如果过期了就删除掉，然后返回null。如果查到了，并且没有过期的话，则构建一个MapSession返回。

OK，基于内存存储的实现系列就是这些了，下面继续来看其他存储的实现。

3、FindByIndexNameSessionRepository

FindByIndexNameSessionRepository继承了SessionRepository接口，用于扩展对第三方存储的实现。

public interface FindByIndexNameSessionRepository<S extends Session>
		extends SessionRepository<S> {

	String PRINCIPAL_NAME_INDEX_NAME = FindByIndexNameSessionRepository.class.getName()
			.concat(".PRINCIPAL_NAME_INDEX_NAME");

	Map<String, S> findByIndexNameAndIndexValue(String indexName, String indexValue);

	default Map<String, S> findByPrincipalName(String principalName) {
		return findByIndexNameAndIndexValue(PRINCIPAL_NAME_INDEX_NAME, principalName);
	}
}

FindByIndexNameSessionRepository添加一个单独的方法为指定用户查询所有会话。这是通过设置名为FindByIndexNameSessionRepository.PRINCIPAL_NAME_INDEX_NAME的Session的属性值为指定用户的username来完成的。开发人员有责任确保属性被赋值，因为SpringSession不会在意被使用的认证机制。官方文档中给出的例子如下：

String username = "username";
this.session.setAttribute(
	FindByIndexNameSessionRepository.PRINCIPAL_NAME_INDEX_NAME, username);

FindByIndexNameSessionRepository的一些实现会提供一些钩子自动的索引其他的session属性。比如，很多实现都会自动的确保当前的Spring Security用户名称可通过索引名称FindByIndexNameSessionRepository.PRINCIPAL_NAME_INDEX_NAME进行索引。一旦会话被索引，就可以通过下面的代码检索：

String username = "username";
Map<String, Session> sessionIdToSession =
	this.sessionRepository.findByIndexNameAndIndexValue(
	FindByIndexNameSessionRepository.PRINCIPAL_NAME_INDEX_NAME,username);

下图是FindByIndexNameSessionRepository接口的三个实现类：

下面来分别分析下这三个存储的实现细节。

3.1 RedisOperationsSessionRepository

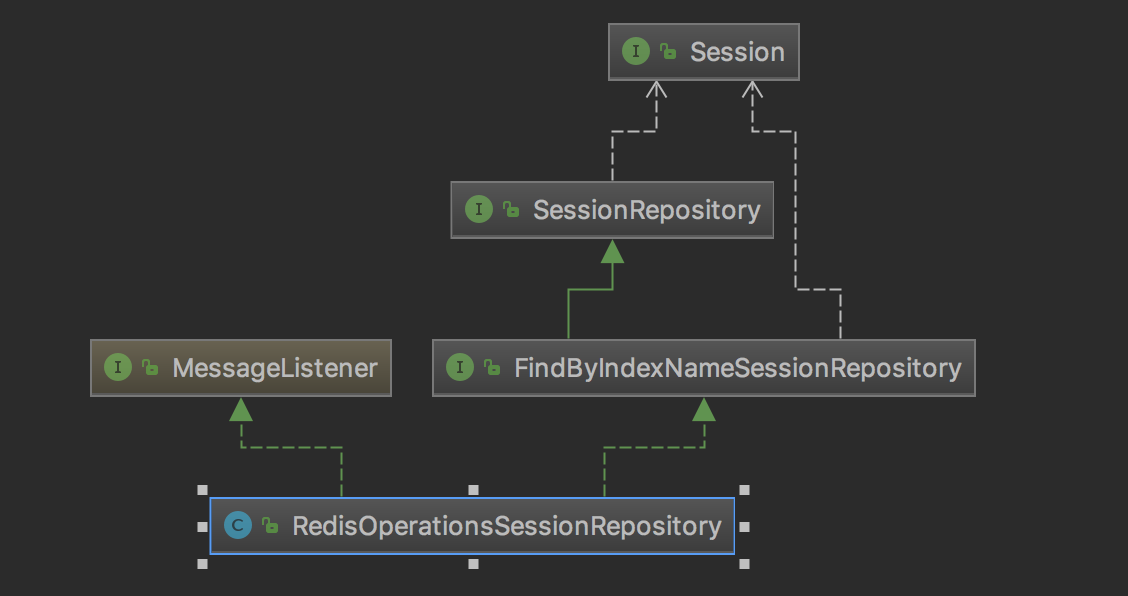

RedisOperationsSessionRepository的类图结构如下，MessageListener是redis消息订阅的监听接口。

代码有点长，就不在这里面贴了，一些注释可以在这个 SpringSession中文分支 来看。这里还是主要来看下对于那几个方法的实现。

3.1.1 createSession

这里和MapSessionRepository的实现基本一样的，那区别就在于Session的封装模型不一样，这里是RedisSession，实际上RedisSession的实现是对MapSession又包了一层。下面会分析RedisSession这个类。

@Override
public RedisSession createSession() {
    // RedisSession,这里和MapSession区别开
	RedisSession redisSession = new RedisSession();
	if (this.defaultMaxInactiveInterval != null) {
		redisSession.setMaxInactiveInterval(
				Duration.ofSeconds(this.defaultMaxInactiveInterval));
	}
	return redisSession;
}

在看其他两个方法之前，先来看下RedisSession这个类。

3.1.2 RedisSession

这个在模型上是对MapSession的扩展，增加了delta这个东西。

final class RedisSession implements Session {
       // MapSession 实例对象，主要存数据的地方
		private final MapSession cached;
		// 原始最后访问时间
		private Instant originalLastAccessTime;
		private Map<String, Object> delta = new HashMap<>();
		// 是否是新的session对象
		private boolean isNew;
		// 原始主名称
		private String originalPrincipalName;
		// 原始sessionId
		private String originalSessionId;

delta是一个Map结构，那么这里面到底是放什么的呢？具体细节见 saveDelta 这个方法。saveDelta 这个方法会在两个地方被调用，一个是下面要说道的save方法，另外一个是 flushImmediateIfNecessary 这个方法：

private void flushImmediateIfNecessary() {
	if (RedisOperationsSessionRepository.this.redisFlushMode == RedisFlushMode.IMMEDIATE) {
		saveDelta();
	}
}

RedisFlushMode提供了两种推送模式：

• ON_SAVE：只有在调用save方法时执行，在web环境中这样做通常是尽快提交HTTP响应
• IMMEDIATE：只要有变更就会直接写到redis中，不会像ON_SAVE一样，在最后commit时一次性写入

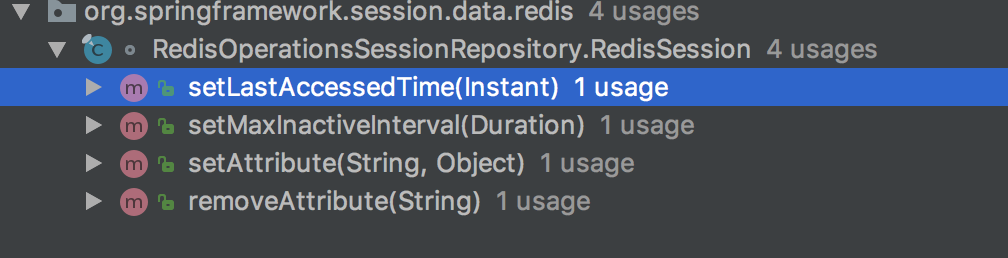

追踪flushImmediateIfNecessary 方法调用链如下：

那么到这里基本就清楚了，首先save这个方法，当主动调用save时就是将数据推到redis中去的，也就是ON_SAVE这种情况。那么对于IMMEDIATE这种情况，只有调用了上面的四个方法，SpringSession 才会将数据推送到redis。

所以delta里面存的是当前一些变更的 key-val 键值对象，而这些变更是由setAttribute、removeAttribute、setMaxInactiveIntervalInSeconds、setLastAccessedTime这四个方法触发的；比如setAttribute(k,v)，那么这个k->v就会被保存到delta里面。

3.1.3 save

在理解了saveDelta方法之后再来看save方法就简单多了。save 对应的就是RedisFlushMode.ON_SAVE。

@Override
public void save(RedisSession session) {
   // 直接调用 saveDelta推数据到redis
	session.saveDelta();
	if (session.isNew()) {
	   // sessionCreatedKey->channl
		String sessionCreatedKey = getSessionCreatedChannel(session.getId());
		// 发布一个消息事件，新增 session，以供 MessageListener 回调处理。
		this.sessionRedisOperations.convertAndSend(sessionCreatedKey, session.delta);
		session.setNew(false);
	}
}

3.1.4 findById

查询这部分和基于Map的差别比较大，因为这里并不是直接操作Map，而是与Redis 进行一次交互。

@Override
public RedisSession findById(String id) {
	return getSession(id, false);
}

调用getSession方法：

private RedisSession getSession(String id, boolean allowExpired) {
	// 根据ID从redis中取出数据
	Map<Object, Object> entries = getSessionBoundHashOperations(id).entries();
	if (entries.isEmpty()) {
		return null;
	}
	//转换成MapSession
	MapSession loaded = loadSession(id, entries);
	if (!allowExpired && loaded.isExpired()) {
		return null;
	}
	//转换成RedisSession
	RedisSession result = new RedisSession(loaded);
	result.originalLastAccessTime = loaded.getLastAccessedTime();
	return result;
}

loadSession中构建MapSession：

private MapSession loadSession(String id, Map<Object, Object> entries) {
   // 生成MapSession实例
	MapSession loaded = new MapSession(id);
	//遍历数据
	for (Map.Entry<Object, Object> entry : entries.entrySet()) {
		String key = (String) entry.getKey();
		if (CREATION_TIME_ATTR.equals(key)) {
		    // 设置创建时间
			loaded.setCreationTime(Instant.ofEpochMilli((long) entry.getValue()));
		}
		else if (MAX_INACTIVE_ATTR.equals(key)) {
			 // 设置最大有效时间
			loaded.setMaxInactiveInterval(Duration.ofSeconds((int) entry.getValue()));
		}
		else if (LAST_ACCESSED_ATTR.equals(key)) {
			// 设置最后访问时间
			loaded.setLastAccessedTime(Instant.ofEpochMilli((long) entry.getValue()));
		}
		else if (key.startsWith(SESSION_ATTR_PREFIX)) {
		// 设置属性
			loaded.setAttribute(key.substring(SESSION_ATTR_PREFIX.length()),
					entry.getValue());
		}
	}
	return loaded;
}

3.1.5 deleteById

根据sessionId删除session数据。具体过程看代码注释。

@Override
public void deleteById(String sessionId) {
   // 获取 RedisSession
	RedisSession session = getSession(sessionId, true);
	if (session == null) {
		return;
	}
   // 清楚当前session数据的索引
	cleanupPrincipalIndex(session);
	//执行删除操作
	this.expirationPolicy.onDelete(session);
	String expireKey = getExpiredKey(session.getId());
	//删除expireKey
	this.sessionRedisOperations.delete(expireKey);
	//session有效期设置为0
	session.setMaxInactiveInterval(Duration.ZERO);
	save(session);
}

3.1.6 onMessage

最后来看下这个订阅回调处理。这里看下核心的一段逻辑：

boolean isDeleted = channel.equals(this.sessionDeletedChannel);
// Deleted 还是 Expired ？
if (isDeleted || channel.equals(this.sessionExpiredChannel)) {
	// 此处省略无关代码
	// Deleted
	if (isDeleted) {
	   // 发布一个 SessionDeletedEvent 事件
		handleDeleted(session);
	}
	// Expired
	else {
		// 发布一个 SessionExpiredEvent 事件
		handleExpired(session);
	}
}

3.2 Redis 存储的一些思考

首先按照我们自己常规的思路来设计的话，我们会怎么来考虑这个事情。这里首先要声明下，我对 Redis 这个东西不是很熟，没有做过深入的研究；那如果是我来做，可能也就仅仅限于存储。

• findByIndexNameAndIndexValue的设计，这个的作用是通过indexName和indexValue来返回当前用户的所有会话。但是这里需要考虑的一个事情是，通常情况下，一个用户只会关联到一个会话上面去，那这种设计很显然，我的理解是为了支持单用户多会话的场景。
  • indexName：FindByIndexNameSessionRepository.PRINCIPAL_NAME_INDEX_NAME
  • indexValue：username
• 实现 MessageListener 接口，增加事件通知能力。通过监听这些事件，可以做一些session操作管控。但是实际上 SpringSession 中并没有做任何事情，从代码来看，publishEvent方法是空实现。等待回复中 #issue 1287

  private ApplicationEventPublisher eventPublisher = new ApplicationEventPublisher() {
  	@Override
  	public void publishEvent(ApplicationEvent event) {
  	}
  	@Override
  	public void publishEvent(Object event) {
  	}
  };

• RedisFlushMode ，SpringSession中提供了两种模式的推送，一种是ON_SAVE，另外一种是IMMEDIATE。默认是ON_SAVE，也就是常规的在请求处理结束时进行一次sessionCommit操作。RedisFlushMode 的设计感觉是为session数据持久化的时机提供了另外一种思路。

小结

存储机制设计部分就一基于内存和基于Redis两种来分析；另外基于jdbc和hazelcast有兴趣的同学可以自己查看源码。

参考

• https://blog.csdn.net/zyhlwzy/article/details/78062646
• https://docs.spring.io/spring-session/docs/2.0.0.M4/reference/html5/#api
